Как заряжать LiFePO4 аккумуляторы

Выбор напряжения при зарядке — ключ к долгой и безопасной эксплуатации литий-железо-фосфатных аккумуляторов (LiFePO4). В отличие от других литиевых химий, эти батареи обладают стабильной вольт-амперной характеристикой и допускают сотни циклов без значительной деградации. Однако только в том случае, если соблюдать ограничения по напряжению, току, температуре и не допускать перезаряда.

Максимально допустимое напряжение для одного элемента составляет 3.65 вольт, но в ряде случаев разумно ограничивать заряд до 3.45–3.55 В, если важен срок службы. Заряжать LiFePO4 выше рекомендованного значения нет смысла: это не даёт прироста ёмкости, но ускоряет износ.

Особенности зарядки LiFePO4

LiFePO4 аккумуляторы требуют специфического подхода к зарядке. Их нельзя путать с другими литиевыми батареями — например, NMC (никель-марганец-кобальт) или LiCoO₂ — поскольку у литий-железо-фосфатных элементов ниже рабочее напряжение, и они менее чувствительны к неполному заряду.

Режим зарядки должен быть двухступенчатым — CC/CV (constant current / constant voltage). Сначала аккумулятор заряжается постоянным током (обычно до 0.5C), затем при достижении заданного напряжения — постоянным напряжением, пока ток не упадёт до 0.05–0.1C.

Важно: использование зарядных устройств, предназначенных для других типов литий-ионных аккумуляторов, может привести к тому, что напряжение превысит безопасный уровень. Это вызовет срабатывание защиты BMS или даже повредит элемент.

LiFePO4 не страдают от эффекта памяти и хорошо переносят состояние частичного заряда (PSoC). Их не нужно каждый раз заряжать до 100%. Наоборот, регулярный неполный заряд помогает увеличению срока службы.

Напряжение литий-железо-фосфатных аккумуляторов

Каждый элемент LiFePO4 работает в диапазоне от 2.5 до 3.65 вольт. Ниже 2.5 В происходит глубокий разряд, который крайне нежелателен и может привести к деградации. Оптимальная рабочая зона — от 2.8 до 3.45 В.

Полностью заряженный аккумулятор в 12 В системе (4 элемента) имеет напряжение 14.2–14.6 В, в 24 В системе — 28.4–29.2 В, и так далее. Важно помнить: даже небольшое превышение верхнего порога вольтажа может вызвать отключение BMS.

Минимальный порог, при котором ещё допустима зарядка — около 2.5 В на ячейку. Ниже этой границы BMS может полностью отключить элемент. В таких случаях зарядка возможна только при использовании специализированных ЗУ с функцией восстановления.

Температура при зарядке

Заряжать LiFePO4 можно только при температуре от 0°C до +45°C. Ниже нуля литий-железо-фосфатные аккумуляторы теряют способность принимать ток, и попытка зарядки может повредить анод. Поэтому BMS в таких аккумуляторах обычно блокирует заряд при низкой температуре.

Некоторые современные модели имеют встроенный обогрев, который активируется при попытке зарядки ниже 0 °C. Это позволяет безопасно эксплуатировать аккумуляторы в северных регионах.

При высоких температурах (более 45–50 °C) также запрещено проводить заряд. Это чревато перегревом и повреждением элементов. При этом, в отличие от свинцовых АКБ, LiFePO4 не нуждаются в температурной компенсации напряжения заряда, что упрощает настройку ЗУ.

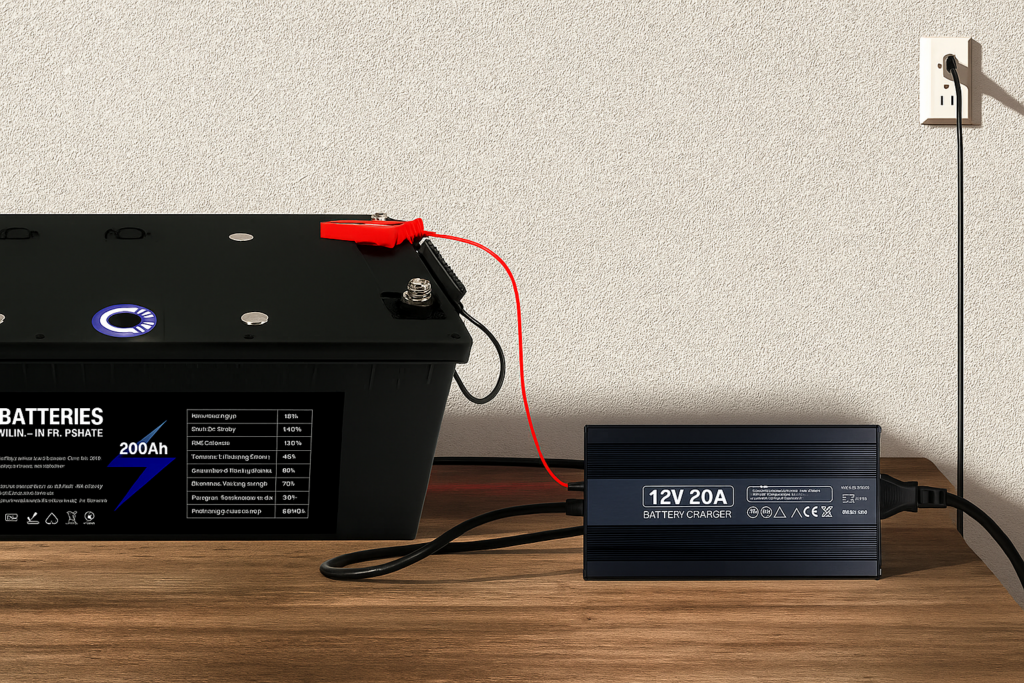

Как выбрать ток и зарядное устройство для LiFePO4

Выбирая зарядное устройство, важно учитывать:

1. Совместимость с LiFePO4 — не каждое зарядное устройство подойдёт. Алгоритмы зарядки должны быть адаптированы к этой химии.
2. Выходное напряжение — должно строго соответствовать системе: 14.2 В для 12 В АКБ, 28.4 В для 24 В и т.д.
3. Поддержка CC/CV — двухфазный режим зарядки обязателен.
4. Контроль тока — желательно иметь возможность настройки зарядного тока.

Рекомендованный ток зарядки — 0.2C–0.5C, где C — номинальная ёмкость. Например, для аккумулятора 100 А·ч оптимальный ток — 20–50 А. Заряд при более высоком токе возможен, но снижает срок службы.

Допустимо использовать зарядные устройства, изначально предназначенные для гелевых или AGM АКБ, если они соответствуют напряжению и не превышают пороги. А вот ЗУ для “мокрых” свинцово-кислотных аккумуляторов могут перезаряжать батарею — с риском повреждения.

Проверяйте:

• Чистоту клемм
• Целостность изоляции кабеля
• Точность сопряжения штекеров

Если BMS отключила аккумулятор из-за глубокого разряда (0 В на выводах), многие ЗУ просто не увидят батарею. В этом случае поможет ручная зарядка через балансирный порт или специальный реанимирующий режим.

Управление зарядкой LFP аккумуляторов

Ключевая роль в управлении зарядом отведена BMS (Battery Management System) — она следит за:

• Температурой
• Напряжением каждой ячейки
• Балансировкой элементов
• Общей безопасностью

Для последовательных соединений (например, 4s, 8s, 16s) важно, чтобы разница напряжений между ячейками не превышала 0.05 В. При параллельных соединениях — не более 0.1 В. В противном случае рекомендуется предварительно выровнять вольтаж вручную.

Также надо учесть алгоритм инверторного или солнечного контроллера. Стандартные значения:

Если инвертор или контроллер не позволяет точную настройку параметров — возможны проблемы с запуском или срабатыванием защиты. В этом случае целесообразно установить внешнюю BMS или использовать внешнюю систему управления.

Дополнительные советы по зарядке и продлению ресурса

Частичная зарядка и её преимущества

LiFePO4 допускает эксплуатацию в диапазоне 20–80% без ущерба. На практике это означает, что не обязательно каждый раз доводить заряд до 100% и разряжать до нуля. Такой режим известен как shallow cycling и может продлить срок службы до 5000+ циклов, особенно если температура находится в пределах 15–30 °C.

Зарядка от генератора

При использовании генератора переменного тока для зарядки литий-железо-фосфатных аккумуляторов важно удостовериться в стабильности выходного напряжения. Некоторые недорогие модели не обеспечивают нужную точность, что может привести к срабатыванию BMS. Рекомендуется использовать генераторы с внешними регуляторами напряжения или с инверторным зарядным устройством.

Зарядка при установке батарей в параллель

Если вы подключаете несколько аккумуляторов параллельно, необходимо перед этим убедиться, что разница по напряжению между ними не превышает 0.1 В. В противном случае возможен резкий ток выравнивания, что приводит к скачкам температуры и преждевременному износу.

Простой способ выровнять аккумуляторы перед параллельным подключением — зарядить их все до одного и того же напряжения с помощью отдельного ЗУ, затем отключить и соединить в систему.

Обновления прошивки BMS и “умные” зарядные устройства

Некоторые современные BMS позволяют обновлять прошивку и настраивать параметры заряда через Bluetooth или приложение. Это особенно актуально для систем с солнечными панелями, где нужно гибко управлять профилями заряда.

Умные ЗУ позволяют:

• Автоматически определять состояние аккумулятора
• Плавно снижать ток на стадии CV
• Сохранять журналы зарядов
• Настраивать пороги вручную

Такие зарядные решения рекомендованы для тех, кто хочет контролировать каждый этап и продлить срок службы батареи на годы вперёд.
